自动灭火系统用玻璃球喷头无损检测技术

2015/10/11 9:28:36

一、基本原理:

1、常温下的玻璃在持续外力作用下会产生应力,作用力越大(至玻璃碎裂前),应力越大。玻璃体应力的大小,可以通过玻璃应力检测仪,直接观察得知。

2、当玻璃体状态相同,外力作用方式和作用力大小相同时,通过应力检测仪观察到的应变图案相同。

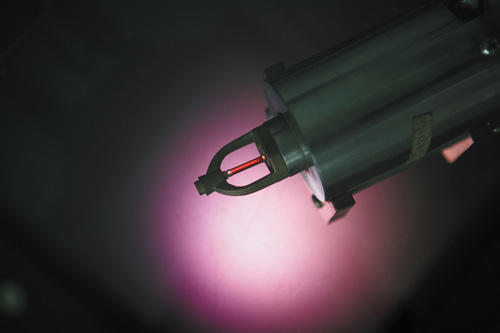

玻璃球喷头展示

玻璃球喷头展示

二、需用设备:

1、玻璃应力检测仪;

2、压力检测仪;

3、喷头压力传感器组件;

(其中,1.2两种仪器市场有售,企业可自行按型号选购或定做,也可委托 bet365官网手机版代为购买;传感器组件为 bet365官网手机版自行设计加工。)

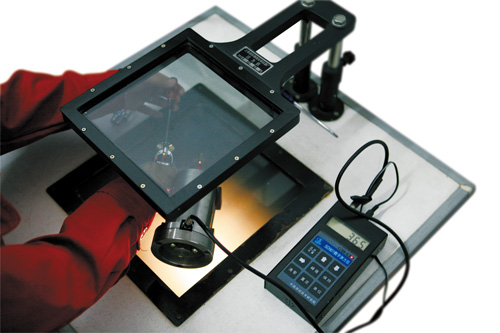

玻璃应力检测仪正在检测

玻璃应力检测仪正在检测

三、使用方法:

利用玻璃应力检测仪目测观察玻璃球在受力(装配压力)状态下应变图案的异同。

注:关于设备701型应力仪与SD-901数字测量仪的具体使用说明,请参考设备配套说明书,此处只针对玻璃球应力检测仪使用方法进行说明。

1、将701型应力仪和SD-901数字测量仪接上220V的交流电源

2、打开SD-901数字测量仪的电源开关,此时测量仪进行从9到0的倒计数自检,显示从“999999”到“000000”,然后显示“CH00”进入通道选择,这时按“↓”键一次,使显示为“CH08”;再按左上角“选择/设置”键三次,使显示为“0”,此时在保证测压仪传感器上无压力的情况下,按“清零”键,使显示为“0”。

3、将空喷关架安装在测压仪上;

4、将玻璃球装入测压仪上的喷头中,脚踏701型应力仪开关,将应力仪灯打开;将装有玻璃球的测压仪传感器部分平放在工作台上,使喷头与工作台平行,并将其摆放在工作台的1,3或2,4象限对角线上;

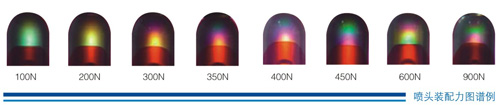

5、拧紧或拧松喷头螺钉,并观察数字测量仪的显示变化(即装配力的变化),并通过上面的检偏镜观察玻璃球尾部与喷头螺钉接触处的花纹、色彩的变化(及压应力的变化),可一一将数字测量仪上的数字大小与玻璃球尾部花纹色彩变化的关系对应起来;

6、这时保持测压仪上的玻璃球位置不变。另将已经装配好的喷头摆放在工作台上,其摆放方位与测压仪上的玻璃球一致,通过对比玻璃球尾部花纹、色彩的差别,判断玻璃球在喷头上装配压力的大小,并将装配压力过大的喷头剔除,保证出厂喷头的安全性和可靠性。

7、为了延长701型应力仪灯的使用寿命,建议在测试的间隙将脚踏开关放开,即断开电源,使应力仪灯间断性使用。

8、使用完毕后,关闭电源。

另外:在比对的过程中,若此时安装的螺钉不规范或玻璃球体出现问题或已有破裂,此时反映出的应力图案会有异常,这时要特别小心分析。

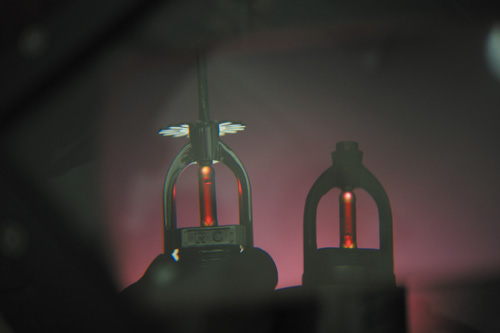

玻璃球喷头

玻璃球喷头

四、技术特点:

1、无损:不损伤已装配喷头玻璃球;

2、定性(半定量):f±25N(当f<1000N时);

3、简便:设备简单,方法多样。

4、检测效率高,可对出厂产品进行全检,保证出厂产品的可靠性;

5、可剔除用不合格螺丝装配的喷头。

产品细节展示

产品细节展示

五、无损检测要求:

1、使用同批次玻璃球;

2、使用同批次合格的喷头装配专用螺丝;

3、主要观察点:玻璃球与装配螺丝相接触一端的玻璃实心体。

六、适用范围:

可检测φ5mm、φ3mm各型自动灭火系统用玻璃球喷头装配力。

(如需转载,请务必注明出处。)
